气动调理阀在化工生产中是很主要的，，，，，它是组成工业自动化系统的主要环节，，，，，它就像是生产历程自动化的手和脚一样必需。
。。。气动调理阀在石油、化工、电力、冶金等工业企业中都有着普遍的应用，，，，，接下来就带各人来相识气动调理阀的相关知识。
。。。

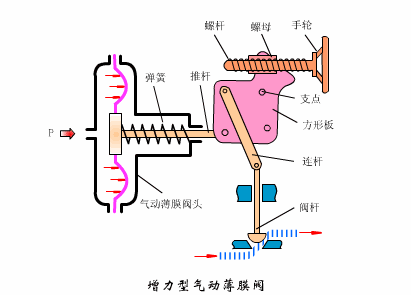

　　气动阀事情原理动画

　　气动调理阀通常由气动执行机构和调理阀毗连装置调试组成，，，，，气动执行机构可分为单作用式和双作用式两种，，，，，单作用执行器内有复位弹簧，，，，，而双作用执行器内没有复位弹簧。
。。。其中单作用执行器，，，，，可在失去起源或突然故障时，，，，，自动归位到阀门初始所设置的开启或关闭状态。
。。。

　　气动调理阀凭证行动形式分气开型和气关型两种，，，，，即所谓的？？？？？秃统１招，，，，，气动调理阀的气开或气关，，，，，通常是通过执行机构的正反作用和阀态结构的差别组装方法实现。
。。。

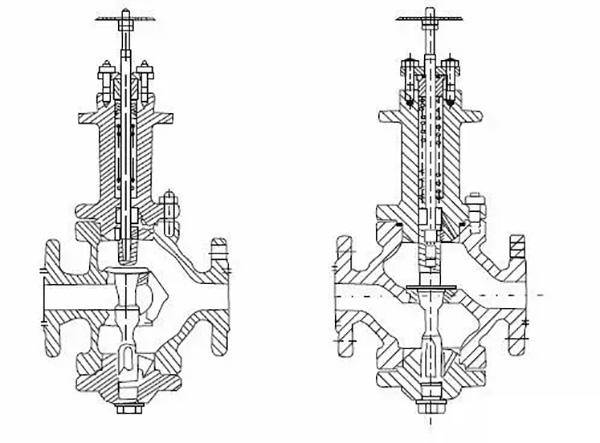

气动调理阀结构图

　　气动调理阀结构

　　气动调理阀主要由气动执行机构、阀体和附件三部分组成。
。。。执行机构以清洁压缩空气为动力，，，，，吸收4~20毫安电信号或20~100KPa气信号，，，，，驱动阀体运动，，，，，改变阀芯与阀座间的流通面积，，，，，从而抵达调理流量的作用。
。。。为了改善阀门的线性度，，，，，战胜阀杆的摩擦力和被调介质工况（温度、压力）转变引起的影响，，，，，使用阀门定位器与调理阀配套，，，，，从而使阀门位置能按调理信号精准定位。
。。。

　　执行机构由隔膜/活塞、弹簧、手轮、气动杆、连轴器等主要部件组成
；；；；阀体的主要部件有阀笼、阀瓣、阀座、阀杆、阀笼压环等
；；；；其他附件如电磁阀、减压阀、过滤器、电流/气压转换器、定位器、流量放大器等。
。。。

　　为了机组清静运行，，，，，一些主要的阀门设计有电磁阀、保位阀、快速泄压阀等附件，，，，，确保调理阀在失电、失约号或失气情形下实现快开（关）或守卫功效（三断自锁
；；；；すπВ，，，，，知足工艺系统清静运行要求。
。。。

　　控制阀的三断
；；；；ぃ浩幢
；；；；ぁ⒍系缭幢
；；；；ず投闲藕旁幢
；；；；。
。。。

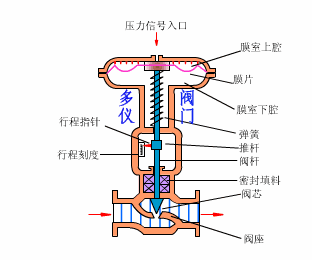

气动调理阀结构图

　　气动调理阀作用方法：

　　气开型（常闭型）是当膜头上空气压力增添时，，，，，阀门向增添开度偏向行动，，，，，当抵达输入气压上限时，，，，，阀门处于全开状态。
。。。反过来，，，，，当空气压力减小时，，，，，阀门向关闭偏向行动，，，，，在没有输入空气时，，，，，阀门全闭。
。。。顾通常我们称气开型调理阀为故障关闭型阀门。
。。。

　　气关型（？？？？？停┬卸蛘糜肫拖喾。
。。。当空气压力增添时，，，，，阀门向关闭偏向行动
；；；；空气压力减小或没有时，，，，，阀门向开启偏向或全开为止。
。。。顾通常我们称气关型调理阀为故障开启型阀门。
。。。
